透過率測試儀HCGX-1100的測試原理是光源輸出光信號，通過光纖傳輸?shù)綔?zhǔn)直鏡，準直鏡輸出的光聚焦后進入積分球，積分球接收的光通過另外一根光纖進入光譜儀，光譜儀實時測量光信號的光譜，得到光譜圖。當用遮光板擋住光信號的時候，光譜儀測量的是背景光譜SD；當沒有任何物體遮擋的時候，光譜儀測量的是參考光譜SR；當放上樣品的時候，光譜儀測量的是樣品的光譜SS。待測樣品的透過率T=(SS-SD)/( SR- SD)*100，軟件由樣品的透過率計算出樣品的顏色。
透過率測試儀HCGX-1100可測量濾光片、燈罩（紅外波長透過率）等樣品的透過率、半透波長、顏色、光功率、光幅度。
硬件連接
參考圖一，用一根光纖連接光源和透過率測試儀頂部的準直透鏡，用另外一根光纖連接光譜儀接口和透過率測試儀中部左側的積分球口，打開光源的開關，調節旋鈕到最大，預熱20分鐘。硬件準備妥當

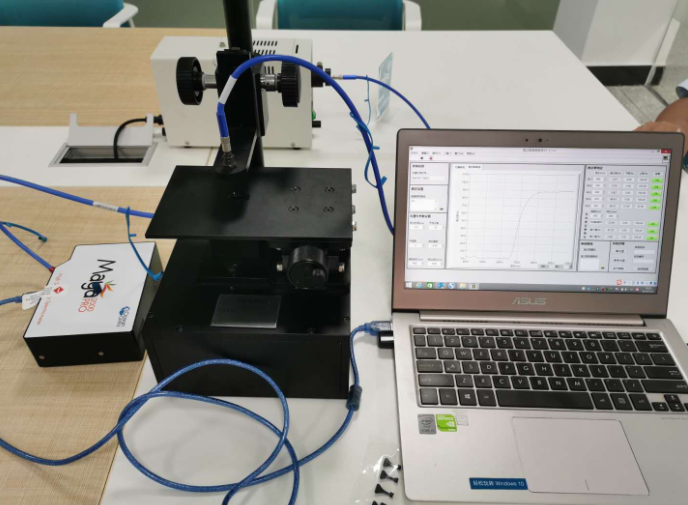

圖1 透過率測試HCGX-1100儀硬件連接
三、軟件安裝和操作
1、根據電腦操作系統的位數，選擇對應的軟件版本進行安裝，輸入安裝密碼，下一步直至安裝完成；
2、用USB線把透過率測試儀上的光譜儀接口和電腦USB口連接好，電腦會自動安裝驅動，到此軟件也準備好；
3、打開軟件，看到光譜界面，如圖2；

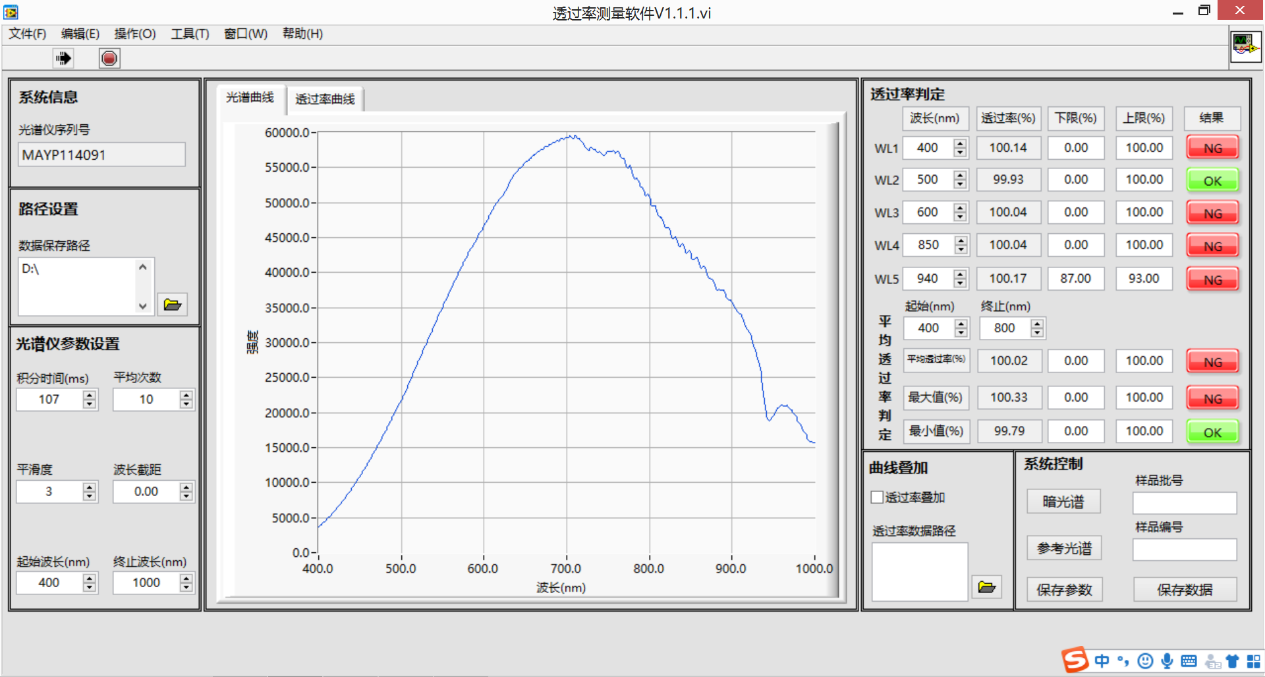

圖2、透過率測試HCGX-1100光譜圖界面
4、設置積分時間，使得光譜圖的最高點強度數值接近60000；設置平均次數，使得積分時間乘以平均次數約等于1秒；設置平滑度為2-3；如圖3
圖3、透過率測試HCGX-1100設置參數
5、放上遮光板，點擊存儲暗光譜按鈕；移開遮光板，點擊存儲參考光譜按鈕；點擊透過率曲線；點擊設置波長范圍按鈕，設置波長范圍為400-1000nm；放上樣品就可以測量透過率。
圖4 透過率HCGX-1100測量結果
圖5 光譜儀
6、在右上角區域可以設置5個波長以及對應的上下限。中部可以設置需要透過率統計的波長范圍。右下角可以保存參數，輸入樣品批號和樣品編號并保存數據。點擊保存數據后會自動生成一個可以追加多組數據的excel表格和一個全波段透過率的txt文檔，便于數據統計和溯源。
圖5 整個系統示意圖
技術規格
1. 品牌：東莞市泓晨光學科技有限公司
2. 產品名稱：透過率測試儀
3. 型號：HCGX-1100
4. 探測器：Hamamatsu背照式2D-CCD
5. 檢測范圍：380-1100nm （透過率測試可選擇其中五個任意波段）
6. 最小測量孔徑：>1mm
7. 信噪比（全信號）：450：1
8. 測量重復性：優于0.2%（400-1000nm）
9. 測量準確性：優于0.5%
10. 檢出限：0.2%
11. 單次測量時間：<1秒
12. 光斑：可調（>=Φ0.5mm）
13. 操作系統/接口：Windows XP，Windows 7/8/10；USB2.0
14. 電源：220V-50Hz
配置清單：
1． 光譜儀 1臺
2． 透過率支架 1套
3． 高功率鹵素光源 1臺
4． 光纖 2根
5． 積分球 1個
6． 輻照度探頭 1個
7． 備用燈泡2個
