動態范圍燈箱HCGX-HDR

HCGX-HDR動態范圍燈箱燈箱是采用大功率、高照度、無頻閃、長壽命、色溫穩定的LED光源，為攝像鏡頭評價體系提供專業照明環境。

HCGX-HDR動態范圍燈箱透射式燈箱（如圖1）主要由：箱體、把手、測試卡槽、透射面板、高照度低照度換擋開關、調光旋鈕（分高照度和低照度旋鈕，低照度旋鈕包括：粗調和細調旋鈕）、測試卡固定螺釘、電源插座、電源開關等部件組成。

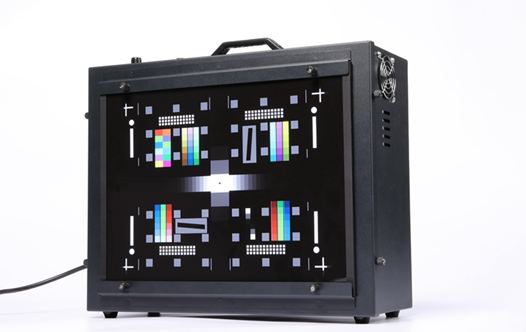

圖1  HCGX-HDR高照度/可調色溫透射式燈箱

HCGX-HDR動態范圍燈箱特點

1. 透射面均勻度>90% ，顯色指數97

2. 色溫可調，色溫可調范圍：2300K--9000K（或者指定任意一種色溫）

3. 照度可調，調光范圍：0—180000Lux，調光分高照度調光檔和低照度調光檔。其中，低照度調光檔包含粗、細兩個調光旋鈕，調光更加精準。

4. 光色穩定，無頻閃，壽命10000小時以上。

HCGX-HDR動態范圍燈箱規格

1. 燈箱外形尺寸（如圖2）：410長mm*寬145*高330mm。

2. 燈箱透射面尺寸：290長mm*高220mm。

3. 測試卡卡槽尺寸：360長mm*8寬mm*高285mm。

4. 使用環境：0-28℃，相對濕度85%以下（非冷凝）。

5. 輸入電壓：   AC110-240V  2.2A  50/60Hz最大消耗功率240W。

6. 凈重：7.2kg。

圖2  HCGX-HDR動態范圍燈箱燈箱外形尺寸

HCGX-HDR動態范圍燈箱燈箱操作說明

1．通電之前請確認連接符合本產品的電源。

2．將照度計的探頭放在燈箱透射面上，根據所需要求旋轉調光旋鈕調節燈箱亮度（如圖3）。

高照度調光：將高/低照度切換開關按到高照度端，旋轉高照度調光旋鈕。

低照度調光：將高/低照度切換開關按到低照度端，旋轉低照度調光的粗調和細調旋鈕。

3．調到所需照度后，預熱5-10分鐘，待光色穩定后，將圖卡插入燈箱卡槽。圖卡在燈箱透射面的正中間，扭4顆緊圖卡固定螺絲將其固定（如圖4）后即可測試使用。

HCGX-HDR動態范圍燈箱燈箱維護保養

1. 燈箱的免費保修期為壹年。

2. 對燈箱進行維護時，應關閉主電源，拔掉電源線。

3. 定期（建議1個月1次）對燈箱進行清理、清潔。如燈箱壁板、底板、反光板上沾有灰塵或存有手印、油印等污點、污漬時，可用干凈的白色軟布沾點清水或含中性清潔劑的水輕輕擦除污物，嚴禁使用硬物削刮及化學溶劑除污，以免破壞燈箱壁的表面涂層。

4. 如燈箱表面涂層破損或變色則應更換。

5. 如遇故障請及時聯系廠家，不可自行更換配件，以免產生安全隱患或?qū)е聼粝鋼p壞。

HCGX-HDR動態范圍燈箱燈箱注意事項

1. 注意使用合適的電源，在使用前查看燈箱背面的電源標簽。

2. 放置時應確保每個燈箱之間或燈箱與墻壁之間的最小間距50cm。確保燈箱與易燃和可燃物之間保留安全距離。應放置在通風涼快（如風扇或空調風能吹到位置）的地方。

3. 建議在最高照度條件下連續使用時間最多不超過2小時。

4. 燈箱不能再有爆炸性危險的環境空間內使用。

5. 注意不能將燈箱放置在潮濕有水及水管和消防水灑附近的位置，應保持周圍環境的干燥。

6. 可用干凈、不起毛的白布沾含少量中性清潔劑的水或清水去除燈箱表面的污漬，禁用化學溶劑擦拭和用硬物刮擦。

7. 對燈箱進行維護保養及更換光源時，應切斷主電源。
